- Считаем сумму вытачек по талии:
S=(ОБ-ОТ):2=(110-80):2=15
- Рассчитаем растворы вытачек. Применим формулы уже известные нам для расчета вытачек по юбкам и подставив конкретные цифры, получим растворы передней, боковой и задней вытачек.
РП = (ПХ:(ПХ+БХ+ЗХ))хS=2,2:(2,2+6,1+6)х15=2,3
РБ = (БХ:( ПХ+БХ+ЗХ))хS=6,1 :(2,2+6,1+6)х15=6,4
РЗ = (ЗХ:( ПХ+БХ+ЗХ))хS=6:(2,2+6,1+6)х15=6,3
Проверим по сумме: 2,3+6,4+6,3=15 см.
- Рассчитаем смещение вертикалей:
ОО1=Д:2-(d:2+ПХ)=29,2:2-(21:2-2,2)=1,9 см.
- Рассчитаем ширину полотнищ брюк.
Ширина передней детали=ОБ:4-ОО1=110:4-1,9=25,6 см.
Ширина задней детали=ОБ:4+ОО1=110:4+1,9=29,4
- Распределение боковой вытачки выполняется так же, как и для построения юбок:
РБ=6,4 см
Длина дуги по талии в стачанном виде: ОТ:4=80:4=20 см
Длина дуги передней части с вытачкой по талии: ОТ:4+РП=20+2,3=22,3
Часть боковой вытачки, которую надо убрать с переднего полотнища:
(ОБ:4-ОО1)-(ОТ:4+РП)=25,6-22,3=3,3Другими словами, при растворе боковой вытачки величиной 6,4 см, 3,3 см из нее надо убрать с переднего полотнища. Соответственно на заднее полотнище остается: 6,4-3,3=3,1 см.Выполним проверку, посчитав по-иному, сколько сантиметров в РБ приходится на заднее полотнище.
| ОТ:4+РЗ=20+6,3=26,3 |
(ОБ:4+ОО1)-(ОТ:4+РЗ)=29,4-26,3=3,1 |
Проверка выполнена. Получили то же число, что и ранее.
- Рассчитаем клинья брюк.
Сумма переднего и заднего клиньев равна обхвату бедер, взятому в пропорциях «золотого сечения»: ОБх0,38х0,38
Сумма клиньев=110х0,38х0,38=15,9Представим сумму клиньев, как некоторое целое, тогда передний и задний клин относятся друг к другу в пропорциях «золотого сечения»
15,9х0,38=6,0 передний клин
15,9-6,0=9,9 задний клин. Построение чертежа брюк. Передняя деталь.

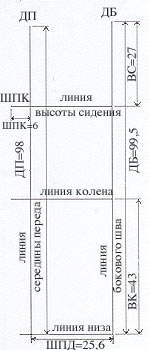

Сетка чертежа. Отступив от верхнего края листа на величину равную длине будущего изделия плюс 5-10 см, проведем горизонталь, являющуюся линией низа брюк.
- Отступив от правого края листа 20-25 масштабных см, поднимем вверх вертикаль на величину ДБ=99,5 см, получая линию бокового шва. Точка ДБ.
- По линии низа отложим влево от бокового шва ширину переднего полотнища ШПД=25,6 см.
- Из полученной точки поднимем вертикаль линии середины переда ДП=98 см. Точка ДП.
- По линии бокового шва от точки ДБ вниз откладываем величину ВС=27 см, получая линию сидения.

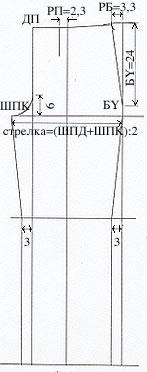

- От линии низа вверх отложим значение ВК=43 см, получая линию колена.Передний клин. От линии середины переда по линии сидения влево отложить ширину переднего клина ШПК=6 см, полученную точку обозначим ШПК (рис. ниже)
- От линии сидения вверх по линии середины переда отложить значение ШПК=6 см. Выполнить сопряжение полученной точки с точкой ШПК. Опытный закройщик вычертит нужную кривизну одним росчерком карандаша. Этот опытный закройщик может пропустить следующий абзац.
  Операция сопряжения точек для переднего клина.
Ножки циркуля ставим в точки, которые нужно сопрягать. Радиусом 6см сделаем засечки R1=6 см, R2=6 см. Получив пересечение двух дуг, поставим в него ножку циркуля, и R3=6 см соединим точки. Итак R1=R2=R3=6 смБоковая вытачка. По линии бокового шва сверху вниз отложить значение БY=24 см. В полученную точку поставить ножку циркуля, и радиусом равным БY=24 см провести влево дугу.
- На переднем полотнище отложить по дуге влево рассчитанную ширину боковой вытачки 3,3 см. Полученную точку соединить с точкой БY, получая контур боковой вытачки, общий раствор которой, составляет 6,4 см.Положение стрелки. Для нахождения положения стрелки необходимо расстояние от точки ШПК до бокового шва измерить, и разделить пополам. Вы должны знать на будущее, что линия стрелки делит штанину пополам и на уровне колена, и по линии низа.Линия талии. Для нахождения линии талии, от точки ДП проведите горизонталь до пересечения со стрелкой, затем, точку пересечения соединить с точкой конца боковой вытачки на переднем полотнище.Передняя вытачка. Поскольку данное построение выполняется не на конкретную модель, а для основы, вытачку можно заменить защипом и его местоположение оставить на ваше усмотрение. РП=2,3 см. В дальнейшем, при оформлении именно вытачки, ее длину задаст значение ПУ. Как расположить переднюю вытачку на талии в пропорциях «золотого сечения», можно посмотреть в построении выкройки юбки.Шаговый шов. От линии высоты сидения к линии колена заузить деталь брюк на половину ширины переднего клина, т.е. на 3 см. От линии колена опустить вертикали до пересечения с линией низа.
 Задняя деталь.

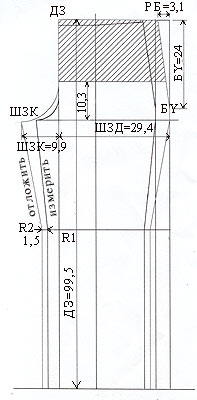

Сетка чертежа. Целесообразно построение задней детали выполнить на контуре передней. В этом случае вы уже имеете построенную линию низа, линию колена и линию высоты сидения.
Заднюю деталь располагаем таким образом, чтобы линия середины сзади (среднего заднего шва) совпала с линией середины переда на чертеже. Для этого от линии низа вверх по линии середины переда отложим значение ДЗ=99,5 см.
- По линии низа от линии середины переда отложим вправо ширину заднего полотнища ШЗД=29,9 см.
- Из полученной точки поднимем вертикаль бокового шва сзади ДБ=99,5 см.
- Линия сидения задней детали совпадает с линией сидения передней детали. ВС=27 см.Задний клин. От линии ДЗ влево по линии сидения провести дугу величиной равной ширине заднего клина, ШЗК=9,9 см.Измерить циркулем расстояние от линии колена на передней детали до точки ШПК по шаговому шву, и, отступив по линии колена от шагового шва передней детали на 1,5 см, поставить в полученную точку ножку циркуля, провести вторую дугу. На пересечении получим точку ШЗК.Измерить расстояние от линии сидения вверх до конечной точки отрезка ДЗ, и разбить в пропорциях «золотого сечения», 27х0,38=10,3 см.
 Выполнить сопряжение для заднего клина, точки 10,3 с точкой ШЗК.
Ножки циркуля ставятся в точки, которые нужно сопрягать. Сопряжение выполняется бОльшим радиусом. 10,3>9,9 см, поэтому радиус сопряжения равен 10,3 см. R1=10,3 см и R2=10,3 см
Поставим ножку циркуля в пересечение двух дуг, R3=10,3 см выполним сопряжение.
Боковая вытачка. По линии бокового шва задней детали сверху вниз отложить значение БY=24 см, получим точку БY задняя.
- В полученную точку поставить ножку циркуля, и радиусом равным БY=24 см провести влево дугу.
- На заднем полотнище отложить по дуге влево рассчитанную ширину боковой вытачки для заднего полотнища 3,1 см.
- Полученную точку соединить с точкой БY задняя.Линия талии. Для получения предварительной линии талии соедините точки ДЗ и точку конца боковой вытачки сзади.

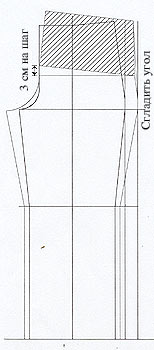

 Прибавка на шаг. От точки 10,3 провести вправо горизонтальную линию до пересечения с боковым швом задней детали, получая точку О.
- Полученную трапецию, заштрихованная деталь на чертеже, повернуть по часовой стрелке вокруг точки О на величину прибавки на шаг.Важно знать! Прибавка на шаг выбирается в интервале от 1 (для облегающих молодежных брюк из стрейчевой ткани) до 3,5 см в зависимости от назначения брюк, структуры ткани и модели. Слишком маленькая прибавка создаст дискомфорт при движении, слишком большая образует мешочек в области ягодиц, как говорят эффект «ОМОНа».
В нашем случае прибавка выбрана 3 см. Выполняя построение на кальке, можно разрезать выкройку по намеченной линии и реально повернуть деталь. Выполняя масштабное построение, поворот можно выполнить с помощью циркуля.
- В некоторых случаях, необходимо сгладить угол в области БY, в боковом шве.

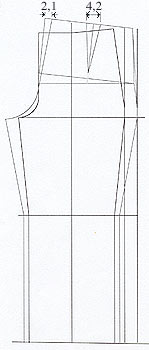

 Средний задний срез. По расчетам величина задней вытачки составляет 6,3 см. Две трети этой величины, т.е. 4,2 см оформим в виде вытачки на заднем полотнище брюк, а одну треть уберем в среднем заднем шве 2,1 см.От точки ДЗ отложить вправо 2,2 см, и из полученной точки проведем касательную к лекальной линии заднего клина, получая форму среднего заднего среза.Соединим конец вытачки с концом боковой вытачки на задней детали, получая окончательное положение линии талии на заднем полотнище брюк.Задняя вытачка. Для определения местоположения оставшейся части задней вытачки, можно поступить следующим образом:
- Измерить фактическое расстояние по линии талии задней детали, т.е. расстояние от бокового среза до среднего заднего среза, разделить полученное значение пополам. Полученная точка будет серединой вытачки.
- Отложить от нее влево вправо по 2,1 см. Вытачку на основе оформлять перпендикулярно линии талии. Вершина вытачки на основе находится на расстоянии ЗУ=18,5 см, однако, ввиду того, что была сделана прибавка на шаг, длину вытачки можно уменьшить до приемлемой, 15 см. При необходимости можно выполнить разбиение вытачки и перенос. Подробности смотрите в Проблема вытачки.Шаговый шов. Ширина штанины задней детали относительно передней больше на 1-2 см в зависимости от фигуры и свободы облегания модели. Для классической модели — на 1,5 см. Поэтому, по линии колена от контуров передней детали отложим влево и вправо по 1,5 см и получим окончательный вид бокового и шагового шва. От линии колена опустим вертикали до пересечения с линией низа.Важно! В процессе влажно-тепловой обработки припуски среднего среза должны быть подвергнуты оттяжке. Припуски должны принять форму детали вдоль среза.
|
