Анализ модели, определяем конструктивные линии
17.08.2014
На первом этапе моделирования одежды нам нужно подготовить эскиз модели.

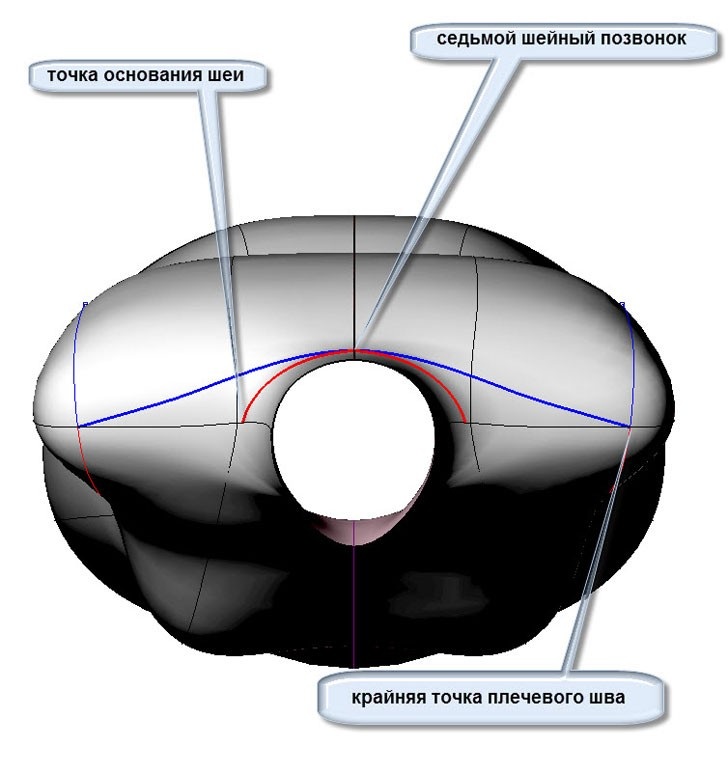

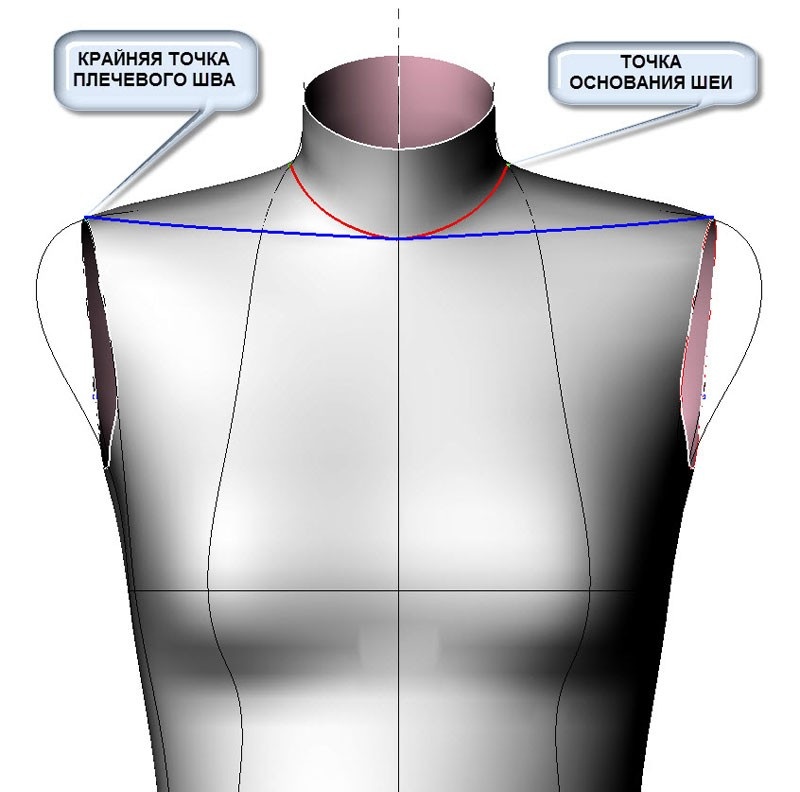

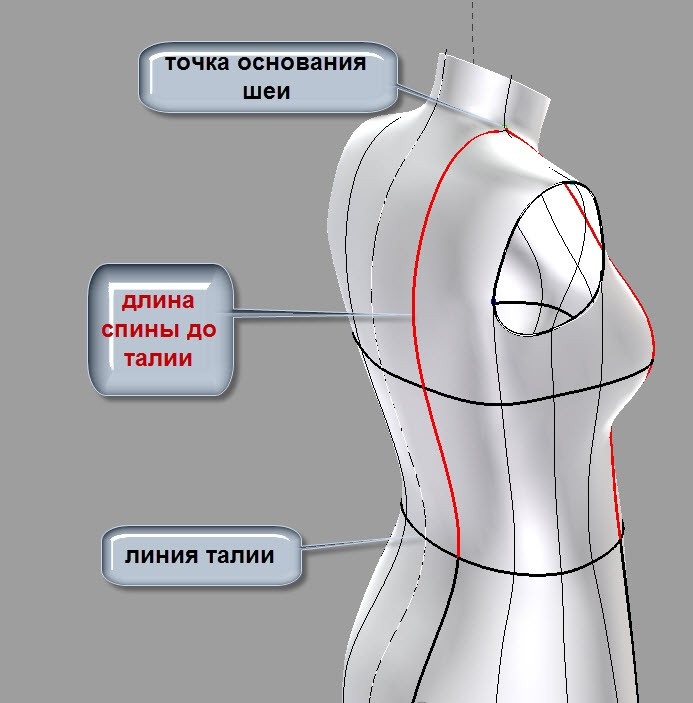

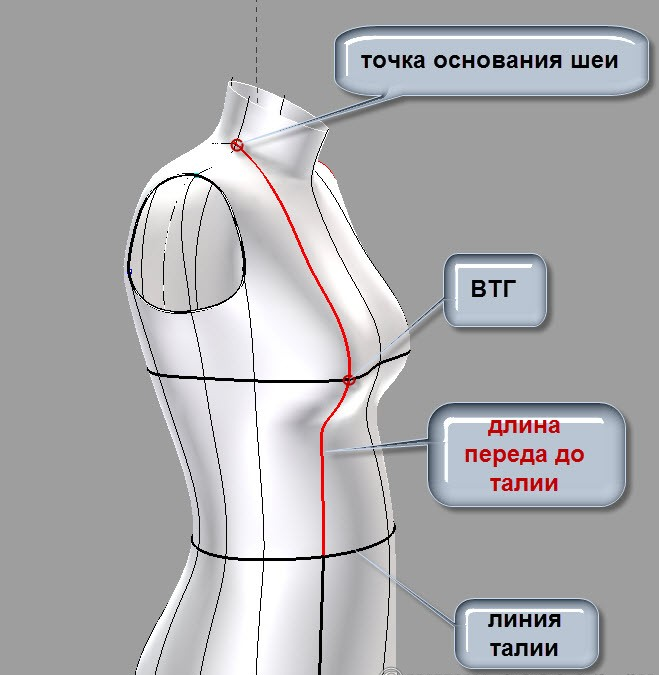

Для этого нам необходимо знать положение основных конструктивных точек и линий.

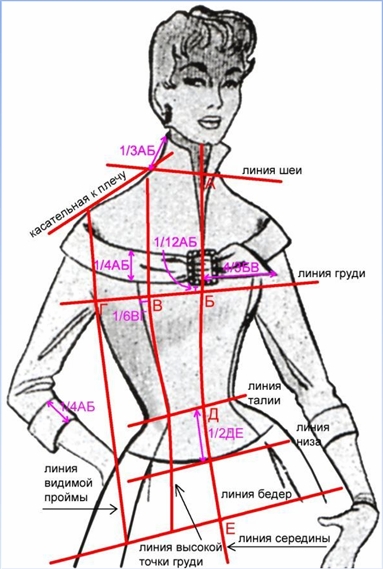

Затем, на эскизе модели на правую сторону фигуры перенесем основные конструктивные точки и линии, образуя систему координат.
В этой системе координат в долях определим положения отдельных деталей и точек, а также длину отрезков конструктивных линий.
На втором этапе определяем положение основных конструктивных элементов и их относительные размеры:
— высота стойки составить 1/3 длины отрезка АБ на линии середины,
— нижняя точка кокетки выше линии грудина на 1/12 от длины отрезка АБ на линии середины,
— ширина паты равна длины отрезка АБ на линии середины,
— мягкая горизонтальная складочка на кокетке входит в конец плеча,
— острый конец паты отстоит от линии середины на 4/3 от длины отрезка БВ на линии груди,
— вертикальная конструктивная линия отклоняется по линии груди вправо от линии высокой точки груди на 1/6 длины отрезка на линии груди,
— видимая ширина манжеты равна ширине паты и равна длины отрезка АБ на линии середины,
— линия низа блузки проходит через середину отрезка ДЕ на линии середины,
— острый угол паты равен 45 градусам, измеряется транспортиром на картинке,
— угол воротника «стойка» равен 110 градусам, измеряется транспортиром на картинке.
